液晶拼接屏按照驅動方式的不同分為靜態屏和掃描屏兩種。靜態屏是指液晶拼接屏在顯示圖像文字或視頻時，LED燈珠可以同時點亮發光，掃描屏則與之相對，它利用了人眼視覺暫留特性,在短時間內將液晶拼接屏的各行分別周期點亮。由于液晶拼接屏是利用占空比來驅動的，所以顯示屏的亮度與點亮的時間長短正相關。般情況下，靜態屏要比掃描屏的亮度高，是以靜態屏一般用在須要高亮度顯示的戶外，掃描屏則常用在對亮度要求不高的室內。但隨著掃描屏亮度的不.斷提高和改善，目前掃描屏也可用于戶外，尤其是小點間距液晶拼接屏的應用發展，促使掃描屏成為市場上的主流。當然，在戶外使用掃描屏對控制與驅動部分的要求相當高，這也對驅動芯片的綜合性能提出了更高的要求。
驅動芯片之所以對液晶拼接屏的顯示質量至關重要，原因就在于小點間距液晶拼接屏采用了“多行掃設計”，即動態掃描技術，簡單來說，就是一個驅動芯片可以采用行掃的方式驅動LED模組中的燈珠,并利用人眼對物體的視覺延遲的原理米達到所有LED燈珠的同時顯示，即掃描屏的工作機理。

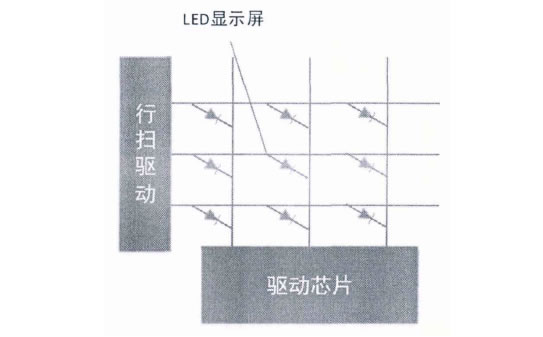

具體而言，主控制器從PC顯示卡處獲取屏幕中各像素的灰度數據，然后分配給若干塊掃描板，掃描板則控制液晶拼接屏上的若干行，而每一行上的顯示信號則通過本行的各個顯示控制單元用串行方法級聯傳輸，每個顯示控制單元都直接面向液晶拼接屏。液晶拼接屏的顯示信息由行驅動和列驅動共同控制，其中驅動芯片的作用就是控制列信號電流的通斷，當驅動芯片控制列信號通斷時，行掃芯片也控制著行信號的通斷，從而顯示出每個像素所需的灰度數據。如下圖所示，為液晶拼接屏驅動示意圖。
.jpg)
對于全彩液晶拼接屏而言,每種顏色的燈珠都由不同的驅動芯片控制，當顏色疊加時為了還原視頻畫面原有的像素點，LED將不僅以亮或滅的形式來表現圖像信息，還會以PWM控制下的電流導通時間來得到不同的灰度數據顯示，從而使顯示的全彩圖像更加精美和細膩。
綜上，液晶拼接屏驅動芯片是顯示屏控制系統不可或缺的“心臟”，控制著液晶拼接屏列信號電流的導通,而電流的穩定及導通時間又將直接關系到液晶拼接屏的較終顯示性能。因此，對驅動芯片的設計研究具有非常重要的價值和意義。
